Sterowniki diod LED DMX
Światło jest niezwykle ważnym dodatkiem w klubach, na koncertach czy w teatrze. Do odpowiedniej oprawy świetlnej wykorzystuje się z coraz większym powodzeniem sterowniki oświetlenia led, które odpowiadają za intensywność światła, kierunek padania strumienia światła, wyświetlanie wzorów świetlnych, kolor światła i tym podobne. Niektóre sterowniki wyświetlają własny pokaz świetlny, synchronizując się z muzyką i innymi urządzeniami. Digital Multiplex Signal, czyli DMX jest standardem komunikacyjnego sygnału cyfrowego, który steruje oświetleniem na estradzie, w teatrze czy służącym do oświetlania budynków. Do systemu DMX zabrania się podłączać systemów ruchomych dekoracji lub systemów pirotechnicznych, ponieważ nieodebranie lub odebranie błędnego sygnału może spowodować zagrożenie dla zdrowia lub życia postronnych osób. W skład systemu wchodzą nadajniki (np. sterowniki prądowe led) i urządzenia świetlne (np. zespół diod, reflektory, stroboskopy, blendery). Wydajność prądowa pozwala maksymalnie podłączyć 32 odbiorniki do jednego nadajnika. Kable łączące sterowniki z urządzeniami muszą być wysokiej jakości. Średnio DMX odświeżą dane 44 razy na sekundę i tylko kable wysokiej jakości pozwolą na transmisję wysokoczęstotliwościowych sygnałów. Jedna linia, czyli jeden kabel przesyła dane do maksymalnie 512 kanałów. Chcąc zwiększyć ich ilość należy wyprowadzić od sterownika następny strumień danych z osobnego gniazdka na konsolecie. Każde urządzenie, które podłączamy do systemu DMX (na przykład zestaw diod) musi posiadać ustalony adres początkowy, który pozwoli bezbłędnie odbierać dane przekazywane przez sterowniki. Złe adresowanie urządzeń spowoduje brak reakcji na sygnał lub niepożądane działanie urządzenia.Ostatnie urządzenie w szeregu musi być wyposażone w terminator, który będzie przeciwdziałał szkodliwym odbiciom na końcach linii.

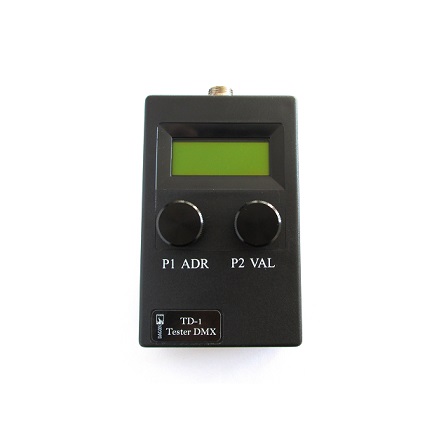

Tester DMX typu TD-1 jest narzędziem przeznaczonym do testowania wszelkiego rodzaju systemów DMX.
Umożliwia pracę w dwóch trybach – odbioru lub nadawania
sygnału DMX-512. Tester wyposażony jest w czytelny wyświetlacz LCD oraz 2 pokrętła typu enkoder,
za pomocą których w prosty i intuicyjny sposób obsługuje się całe urządzenie – pokrętło P1
(adresu) oraz pokrętło P2 (wartości) DMX.
- Dane techniczne:
instrukcja w formacie pdf (PL)
- Dane techniczne:
Zasilanie: bateria 9V
Zabezpieczenia przeciwprzepięciowe wewnętrzne: TAK
Terminator wewnętrzny: Brak

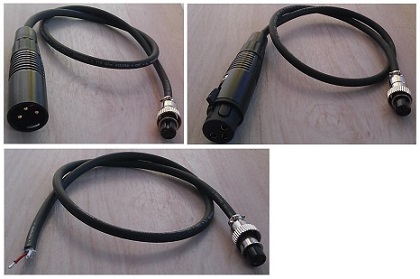

Komplet przewodów ze złączami XLR oraz przewód dwużyłowy: TAK
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Obudowa testera: przenośna z wyświetlaczem LCD
Wymiary obudowy: 120 x 75 x 42 mm
Zabezpieczenia przeciwprzepięciowe wewnętrzne: TAK
Terminator wewnętrzny: Brak
Komplet przewodów ze złączami XLR oraz przewód dwużyłowy: TAK
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Obudowa testera: przenośna z wyświetlaczem LCD
Wymiary obudowy: 120 x 75 x 42 mm
instrukcja w formacie pdf (PL)
cena: 550zł + vat (ZAKUP)

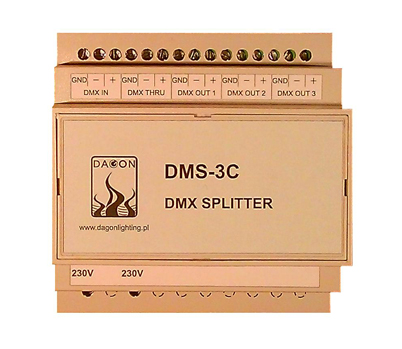

SPLITTER DMX DMS-3C umożliwia powielanie i wzmocnienie wejściowego sygnału DMX na 3 dodatkowe i niezależne linie DMX.
Poszczególne linie wyjściowe DMX są separowane galwanicznie, co zwiększa bezpieczeństwo urządzeń odbiorczych DMX podłączonych do tych linii.
DMS-3C jest zasilany napięciem 230V, co eliminuje konieczność stosowania dodatkowych zasilaczy.
Obudowa DMS-3C jest przystosowana do montażu na szynę DIN 35mm.
- Dane techniczne:
instrukcja w formacie pdf (PL)
- Dane techniczne:
Napięcie zasilania: 230V AC
Pobór mocy: max 10W
Bezpiecznik (wewnątrz obudowy): 100mA / 250V zwłoczny
Ilość wyjść DMX: 3 - separowane galwanicznie
Optyczna izolacja linii DMX: TAK - 1000V
Rodzaj złącz DMX IN i DMX OUT: zaciski śrubowe
Zakres temperatur i warunki pracy: -5C - +45C, pomieszczenia suche
Wymiary sterownika: 88 x 90 x 67 mm
Montaż: na szynie DIN / TS35mm
Pobór mocy: max 10W
Bezpiecznik (wewnątrz obudowy): 100mA / 250V zwłoczny
Ilość wyjść DMX: 3 - separowane galwanicznie
Optyczna izolacja linii DMX: TAK - 1000V
Rodzaj złącz DMX IN i DMX OUT: zaciski śrubowe
Zakres temperatur i warunki pracy: -5C - +45C, pomieszczenia suche
Wymiary sterownika: 88 x 90 x 67 mm
Montaż: na szynie DIN / TS35mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

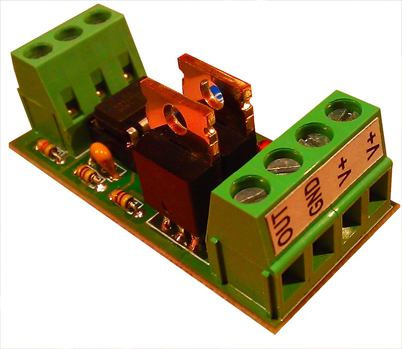

DIMMER LED DM-1A umożliwia sterowanie jasnością świecenia jednobarwnych taśm LED lub dowolnych diod LED zasilanych napięciem 12V do 24V.
Regulacja jasności LED może odbywać się za pomocą przycisku, potencjometru lub sygnału napięciowego 0-5V.
DIMMER DM-1A reguluje jasności świecenia LED przez zmianę wypełnienia impulsów zasilających diody LED, czyli tzw. sygnałem PWM.
Częstotliwość impulsów PWM wynosi ponad 1000Hz, co sprawia, że światło jest bardzo stabilne i przyjazne dla oczu człowieka dla każdej nastawionej jasności świecenia.
Wydajność prądowa DIMMER’a DM-1A wynosi kilkanaście Amper, co umożliwia podłączenie do DM-1A max ok. 20m typowej taśmy LED.
- Dane techniczne:
instrukcja w formacie pdf (PL)
- Dane techniczne:
Napięcie zasilania: 12V DC, opcjonalnie 24V DC
Pobór prądu - zaciski V+ GND: max 15mA
Typ wyjścia: OC (otwarty kolektor, N-MOSFET)
Obciążalność wyjścia: max 12A
Rozdzielczość sygnału PWM: 8 bit
Częstotliwość sygnału PWM: ponad 1000Hz
Sposób sterowania: przycisk / potencjometr / U 0-5V
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 50 x 23 x 25 mm
Pobór prądu - zaciski V+ GND: max 15mA
Typ wyjścia: OC (otwarty kolektor, N-MOSFET)
Obciążalność wyjścia: max 12A
Rozdzielczość sygnału PWM: 8 bit
Częstotliwość sygnału PWM: ponad 1000Hz
Sposób sterowania: przycisk / potencjometr / U 0-5V
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 50 x 23 x 25 mm
instrukcja w formacie pdf (PL)
Wersja 4A - cena: 55zł + vat / Wersja 12A - cena 65zł + vat (ZAKUP)

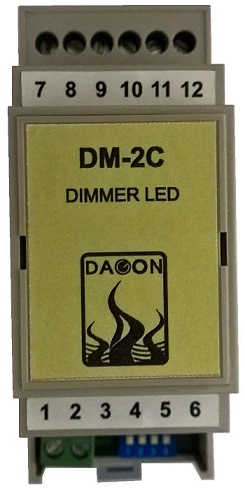

DIMMER LED typu DM-2C umożliwia regulację jasności świecenia jednobarwnych taśm LED w dwóch niezależnych kanałach za pomocą dwóch przycisków monostabilnych (chwilowych), np. dzwonkowych.
Regulacja jasności przebiega płynnie i liniowo, co oznacza, że jasność świecenia taśmy LED zmienia się proporcjonalnie do czasu naciśnięcia przycisku.
DIMMER DM-2C reguluje jasność świecenia LED przez zmianę wypełnienia impulsów zasilających diody LED, czyli tzw. sygnałem PWM.
Częstotliwość impulsów PWM wynosi ponad 244Hz, co sprawia, że światło jest stabilne i przyjazne dla oczu, dla każdej nastawionej jasności świecenia.
- Dane techniczne:
instrukcja w formacie pdf (PL)
- Dane techniczne:
Napięcie zasilania: 12V DC, opcjonalnie 24V DC
Pobór prądu: max 50mA – bez obciążenia wyjść
Ilość wyjść: 2
Typ wyjścia: OC (otwarty kolektor, N-MOSFET)
Obciążalność wyjścia: max 3A / kanał
Rozdzielczość sygnału PWM: 16 bit
Częstotliwość sygnału PWM: 244Hz
Sposób sterowania: przyciski monostabilne (chwilowe)
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Obudowa i montaż: na szynę DIN 35mm
Wymiary sterownika: 36 x 90 x 60 mm
Pobór prądu: max 50mA – bez obciążenia wyjść
Ilość wyjść: 2
Typ wyjścia: OC (otwarty kolektor, N-MOSFET)
Obciążalność wyjścia: max 3A / kanał
Rozdzielczość sygnału PWM: 16 bit
Częstotliwość sygnału PWM: 244Hz
Sposób sterowania: przyciski monostabilne (chwilowe)
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Obudowa i montaż: na szynę DIN 35mm
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

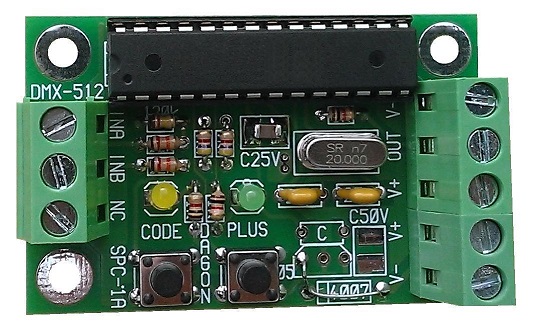

Sterownik SPC-1A - 5V jest łatwym w obsłudze urządzeniem przeznaczonym do sterowania cyfrowymi paskami LED RGB typu WS2812b, WS2813 za pomocą sygnału DMX-512. Cyfrowe taśmy LED umożliwiają sterowanie każdej diody LED RGB niezależnie, czyli każda dioda LED na taśmie może świecić w innym kolorze i z inną jasnością.
- Dane techniczne:
Napięcie zasilania: 5V DC
Pobór prądu - zaciski V+ V-: max 30mA (bez taśmy LED)
Sposób sterowania: sygnał DMX-512
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 55 x 35 x 20 mm
Pobór prądu - zaciski V+ V-: max 30mA (bez taśmy LED)
Sposób sterowania: sygnał DMX-512
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 55 x 35 x 20 mm
instrukcja w formacie pdf (PL)
cena: 90zł + vat (ZAKUP)

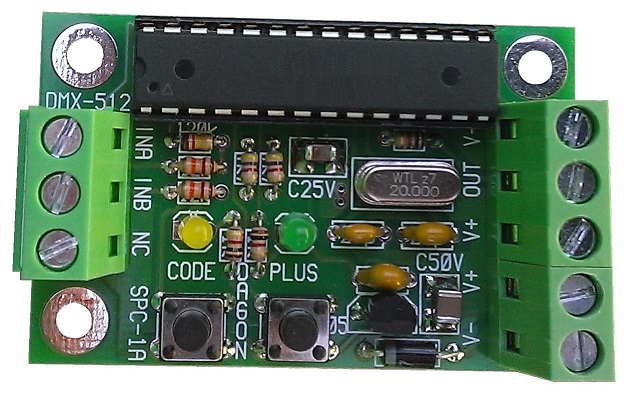

Sterownik SPC-1A - 12V jest łatwym w obsłudze urządzeniem przeznaczonym do sterowania cyfrowymi paskami LED RGB typu WS2811 za pomocą sygnału DMX-512. Cyfrowe taśmy LED umożliwiają sterowanie każdej diody LED RGB niezależnie, czyli każda dioda LED na taśmie może świecić w innym kolorze i z inną jasnością.
- Dane techniczne:
Napięcie zasilania: 12V DC
Pobór prądu - zaciski V+ V-: max 30mA (bez taśmy LED)
Sposób sterowania: sygnał DMX-512
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 55 x 35 x 20 mm
Pobór prądu - zaciski V+ V-: max 30mA (bez taśmy LED)
Sposób sterowania: sygnał DMX-512
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 55 x 35 x 20 mm
instrukcja w formacie pdf (PL)
cena: 90zł + vat (ZAKUP)

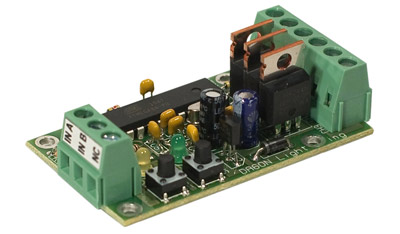

Sterownik SPL-3 jest bardzo funkcjonalnym i łatwym w obsłudze
urządzeniem przeznaczonym do sterowania kolorowymi diodami lub taśmami
LED RGB, lub jednokolorowymi diodami LED w 3 niezależnych kanałach.
Sterowanie oświetleniem LED za pomocą SPL-3 może odbywać się na kilka
różnych sposobów (zależnie od wybranego trybu pracy sterownika):
- za pomocą sygnału DMX-512
- dwoma przyciskami JASNOŚĆ i KOLOR
- za pomocą sygnałów analogowych 0-10V
- praca samodzielna SPL-3 - różne sekwencje zmian kolorów z określoną przez użytkownika szybkością i jasnością świecenia
- Dane techniczne:
instrukcja w formacie pdf (PL)
instrukcja w formacie pdf (ENG)
instrukcja w formacie pdf (RU)
- za pomocą sygnału DMX-512
- dwoma przyciskami JASNOŚĆ i KOLOR
- za pomocą sygnałów analogowych 0-10V
- praca samodzielna SPL-3 - różne sekwencje zmian kolorów z określoną przez użytkownika szybkością i jasnością świecenia
- Dane techniczne:
Napięcie zasilania: 9-24V DC
Pobór prądu - zaciski V+ V-: max 30mA
Ilość wyjść PWM: 3 - CH1 R, CH2 G, CH3 B
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 4A
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: zależny od trybu pracy SPL-3
- tryb PRZYCISKI 2 lub 3 przyciski lub styki
- tryb ANALOG 2 sygnały analogowe 0-10V do 15V
- tryb RANDOM praca samodzielna SPL-3
- tryb DMX COLOR 1 sygnał DMX-512
- tryb DMX RGB sygnał DMX-512
- tryb DMX MIX sygnał DMX-512
Ilość zajmowanych kanałów DMX: 1 do 6 zależnie od konfiguracji
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 65 x 37 x 25 mm
Pobór prądu - zaciski V+ V-: max 30mA
Ilość wyjść PWM: 3 - CH1 R, CH2 G, CH3 B
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 4A
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: zależny od trybu pracy SPL-3
- tryb PRZYCISKI 2 lub 3 przyciski lub styki
- tryb ANALOG 2 sygnały analogowe 0-10V do 15V
- tryb RANDOM praca samodzielna SPL-3
- tryb DMX COLOR 1 sygnał DMX-512
- tryb DMX RGB sygnał DMX-512
- tryb DMX MIX sygnał DMX-512
Ilość zajmowanych kanałów DMX: 1 do 6 zależnie od konfiguracji
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 65 x 37 x 25 mm
instrukcja w formacie pdf (PL)
instrukcja w formacie pdf (ENG)
instrukcja w formacie pdf (RU)
cena: 95zł + vat (ZAKUP)

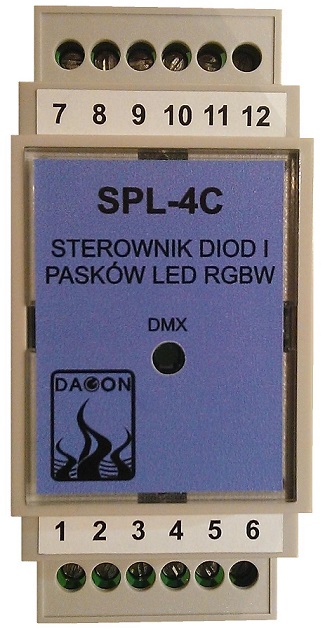

Sterownik SPL-4C jest urządzeniem przeznaczonym do sterowania diodami lub taśmami LED na 4 niezależnych wyjściach za pomocą 4 kanałów sygnału DMX-512.
Opcjonalnie 5 i 6 kanał DMX (od ustawionego adresu DMX sterownika) mogą służyć jako DIMMER i STROBO, czyli funkcje regulujące jasność i szybkość migania LED na wszystkich 4 wyjściach jednocześnie.
Sterownik SPL-4C reguluje jasność świecenia LED tzw. sygnałem PWM. Częstotliwość PWM wynosi ponad 244Hz, co sprawia, że światło jest stabilne i przyjazne dla oczu, dla każdej zadanej sygnałem DMX jasności świecenia.
- Dane techniczne:
instrukcja w formacie pdf (PL)
Sterownik SPL-4C reguluje jasność świecenia LED tzw. sygnałem PWM. Częstotliwość PWM wynosi ponad 244Hz, co sprawia, że światło jest stabilne i przyjazne dla oczu, dla każdej zadanej sygnałem DMX jasności świecenia.
- Dane techniczne:
Napięcie zasilania: 12-24V DC
Pobór prądu - zaciski V+ V-: max 50mA
Ilość wyjść PWM: 4 – CH1 do CH4
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 3A
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 4, 5 lub 6 zależnie od konfiguracji
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
Pobór prądu - zaciski V+ V-: max 50mA
Ilość wyjść PWM: 4 – CH1 do CH4
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 3A
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 4, 5 lub 6 zależnie od konfiguracji
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

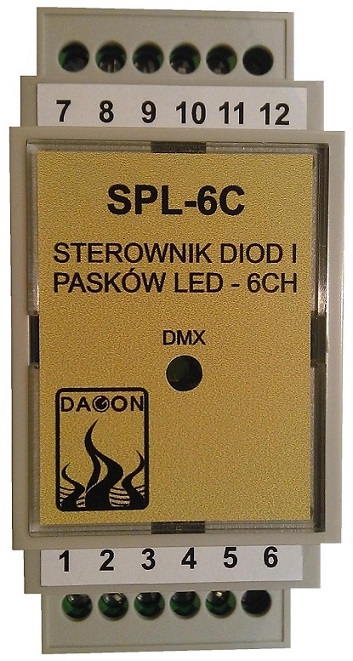

Sterownik SPL-6C jest urządzeniem przeznaczonym do sterowania diodami lub taśmami LED na 6 niezależnych wyjściach za pomocą 6 kanałów sygnału DMX-512.
Opcjonalnie 7 i 8 kanał DMX (od ustawionego adresu DMX sterownika) mogą służyć jako DIMMER i STROBO, czyli funkcje regulujące jasność i szybkość migania LED na wszystkich 6 wyjściach jednocześnie.
Sterownik SPL-6C reguluje jasność świecenia LED tzw. sygnałem PWM. Częstotliwość PWM wynosi ponad 244Hz, co sprawia, że światło jest stabilne i przyjazne dla oczu, dla każdej zadanej sygnałem DMX jasności świecenia.
- Dane techniczne:
instrukcja w formacie pdf (PL)
Sterownik SPL-6C reguluje jasność świecenia LED tzw. sygnałem PWM. Częstotliwość PWM wynosi ponad 244Hz, co sprawia, że światło jest stabilne i przyjazne dla oczu, dla każdej zadanej sygnałem DMX jasności świecenia.
- Dane techniczne:
Napięcie zasilania: 12-24V DC
Pobór prądu - zaciski V+ V-: max 50mA
Ilość wyjść PWM: 6 – CH1 do CH6
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 3A
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 6, 7 lub 8 zależnie od konfiguracji
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
Pobór prądu - zaciski V+ V-: max 50mA
Ilość wyjść PWM: 6 – CH1 do CH6
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 3A
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 6, 7 lub 8 zależnie od konfiguracji
Zakres temperatur i warunki pracy: +5C - +45C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

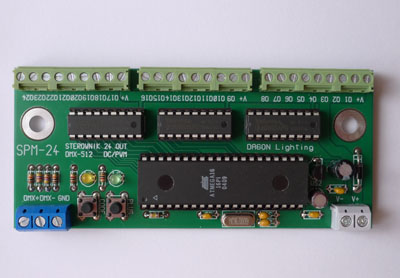

Sterownik SPM-24 jest uniwersalnym 24-kanałowym konwerterem sygnału DMX-512 na
sygnały napięciowe typu DC / PWM. Do wyjść sterownika Q1-Q24 mogą być podłączane
diody lub taśmy LED białe i kolorowe, przekaźniki i inne urządzenia sterowane
stałonapięciowo lub sygnałami PWM. Obciążalność wyjść wynosi 0.2A na kanał.
- Dane techniczne:
instrukcja w formacie pdf
- Dane techniczne:
Napięcie zasilania: 9-15V DC
Pobór prądu bez obciążenia: max 60mA
Typ wyjść Q1-Q24: OC (otwarty kolektor)
Obciążalność każdego wyjścia: 200mA
Rozdzielczość sygnałów PWM: 8 bit
Częstotliwość sygnałów PWM: 100.55Hz
Sygnał sterujący: DMX-512
Ilość kanałów DMX: 24 z dostępnych 512
Zakres temperatur pracy: +5C - +50C
Wilgotność: max 90%
Wymiary sterownika: 115 x 51 x 15mm
Pobór prądu bez obciążenia: max 60mA
Typ wyjść Q1-Q24: OC (otwarty kolektor)
Obciążalność każdego wyjścia: 200mA
Rozdzielczość sygnałów PWM: 8 bit
Częstotliwość sygnałów PWM: 100.55Hz
Sygnał sterujący: DMX-512
Ilość kanałów DMX: 24 z dostępnych 512
Zakres temperatur pracy: +5C - +50C
Wilgotność: max 90%
Wymiary sterownika: 115 x 51 x 15mm
instrukcja w formacie pdf
cena: 105zł + vat (ZAKUP)

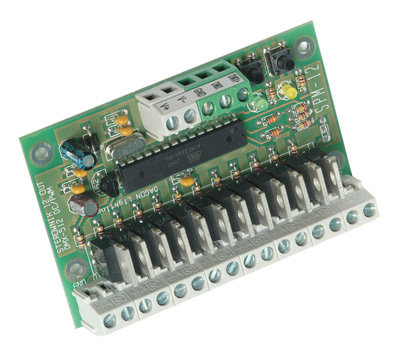

Sterownik SPM-12 jest uniwersalnym 12-kanałowym konwerterem sygnału DMX-512 na sygnały napięciowe typu DC / PWM. Do wyjść sterownika Q1-Q12 mogą być podłączane diody lub taśmy LED białe i kolorowe, a także przekaźniki i inne urządzenia sterowane stałonapięciowo lub sygnałami PWM. Obciążalność wyjść wynosi 3A na kanał.
- Dane techniczne:
instrukcja w formacie pdf (PL)
instrukcja w formacie pdf (ENG)
instrukcja w formacie pdf (RU)
- Dane techniczne:
Napięcie zasilania: 9-24V DC
Pobór prądu - zaciski V+ V-: max 30mA
Ilość wyjść: 12 - Q1-Q12
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 3A
Sposób pracy wyjść: C (ON/OFF) lub PWM
Rozdzielczość sygnałów PWM: 8 bit
Częstotliwość sygnałów PWM: 100.55Hz
Sposób sterowania: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 12 lub 13 jeśli aktywny DIMMER
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 86 x 55 x 25 mm
Pobór prądu - zaciski V+ V-: max 30mA
Ilość wyjść: 12 - Q1-Q12
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 3A
Sposób pracy wyjść: C (ON/OFF) lub PWM
Rozdzielczość sygnałów PWM: 8 bit
Częstotliwość sygnałów PWM: 100.55Hz
Sposób sterowania: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 12 lub 13 jeśli aktywny DIMMER
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 86 x 55 x 25 mm
instrukcja w formacie pdf (PL)
instrukcja w formacie pdf (ENG)
instrukcja w formacie pdf (RU)
cena: 145zł + vat (ZAKUP)

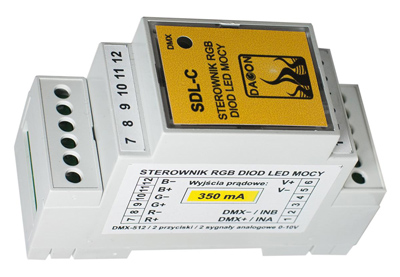

Sterownik SDL-C jest bardzo funkcjonalnym i łatwym w obsłudze urządzeniem przeznaczonym do sterowania kolorowymi diodami LED mocy 350mA - 700mA RGB lub jednokolorowymi w 3 niezależnych kanałach. Sterowanie oświetleniem LED za pomocą SDL-C może odbywać się na kilka różnych sposobów (zależnie od wybranego trybu pracy sterownika):
- Dane techniczne:
instrukcja w formacie pdf (PL)
- za pomocą sygnału DMX-512
- dwoma przyciskami JASNOŚĆ i KOLOR
- za pomocą sygnałów analogowych 0-10V
- praca samodzielna SDL-C – różne sekwencje zmian kolorów z określoną przez użytkownika szybkością i jasnością świecenia
- dwoma przyciskami JASNOŚĆ i KOLOR
- za pomocą sygnałów analogowych 0-10V
- praca samodzielna SDL-C – różne sekwencje zmian kolorów z określoną przez użytkownika szybkością i jasnością świecenia
- Dane techniczne:
Napięcie zasilania: 9-28V DC
Sprawność zasilania diod LED: max 97%
Ilość wyjść prądowych: 3 – R+/- G+/- B+/-
Obciążalność każdego wyjścia: 350mA lub 700mA, lub inna
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: zależny od trybu pracy SDL-C:
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
(Napięcie zasilania musi być o min. 1V większe od napięcia przewodzenia zasilanych diod LED łącznie ze spadkami napięć na przewodach podłączonych do zacisków R+/- G+/- B+/-)
Pobór prądu bez obciążenia (zaciski V+ V-): max 30mASprawność zasilania diod LED: max 97%
Ilość wyjść prądowych: 3 – R+/- G+/- B+/-
Obciążalność każdego wyjścia: 350mA lub 700mA, lub inna
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: zależny od trybu pracy SDL-C:
- tryb PRZYCISKI: 2 lub 3 przyciski lub styki
- tryb ANALOG: 2 sygnały analogowe 0-10V do 15V
- tryb RANDOM: praca samodzielna SDL-C
- tryb DMX COLOR 1: sygnał DMX-512
- tryb DMX RGB: sygnał DMX-512
- tryb DMX MIX: sygnał DMX-512
Ilość zajmowanych kanałów DMX: 1 do 6 zależnie od konfiguracji- tryb ANALOG: 2 sygnały analogowe 0-10V do 15V
- tryb RANDOM: praca samodzielna SDL-C
- tryb DMX COLOR 1: sygnał DMX-512
- tryb DMX RGB: sygnał DMX-512
- tryb DMX MIX: sygnał DMX-512
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

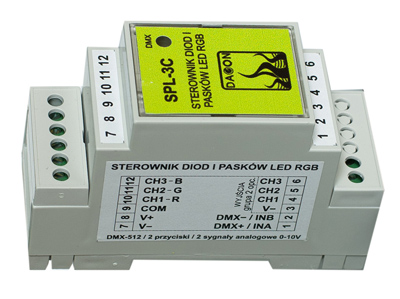

Sterownik SPL-3C jest bardzo funkcjonalnym i łatwym w obsłudze urządzeniem
przeznaczonym do sterowania kolorowymi diodami lub taśmami LED RGB,
lub jednokolorowymi diodami LED w 3 niezależnych kanałach.
Sterowanie oświetleniem LED za pomocą SPL-3C może odbywać się na kilka różnych
sposobów (zależnie od wybranego trybu pracy sterownika):
- Dane techniczne:
instrukcja w formacie pdf (PL)
- za pomocą sygnału DMX-512
- dwoma przyciskami JASNOŚĆ i KOLOR
- za pomocą sygnałów analogowych 0-10V
- praca samodzielna SPL-3C – różne sekwencje zmian kolorów z określoną przez użytkownika szybkością i jasnością świecenia
- dwoma przyciskami JASNOŚĆ i KOLOR
- za pomocą sygnałów analogowych 0-10V
- praca samodzielna SPL-3C – różne sekwencje zmian kolorów z określoną przez użytkownika szybkością i jasnością świecenia
- Dane techniczne:
Napięcie zasilania: 9-24V DC
Pobór prądu - zaciski V+ V-: max 30mA
Ilość wyjść PWM: 3 – CH1 R, CH2 G, CH3 B
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 4A (opcjonalnie 6A)
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: zależny od trybu pracy SPL-3C
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
Pobór prądu - zaciski V+ V-: max 30mA
Ilość wyjść PWM: 3 – CH1 R, CH2 G, CH3 B
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 4A (opcjonalnie 6A)
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 244 Hz
Sposób sterowania: zależny od trybu pracy SPL-3C
- tryb PRZYCISKI 2 lub 3 przyciski lub styki
- tryb ANALOG 2 sygnały analogowe 0-10V do 15V
- tryb RANDOM praca samodzielna SPL-3C
- tryb DMX COLOR 1 sygnał DMX-512
- tryb DMX RGB sygnał DMX-512
- tryb DMX MIX sygnał DMX-512
Ilość zajmowanych kanałów DMX: 1 do 6 zależnie od konfiguracji- tryb ANALOG 2 sygnały analogowe 0-10V do 15V
- tryb RANDOM praca samodzielna SPL-3C
- tryb DMX COLOR 1 sygnał DMX-512
- tryb DMX RGB sygnał DMX-512
- tryb DMX MIX sygnał DMX-512
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

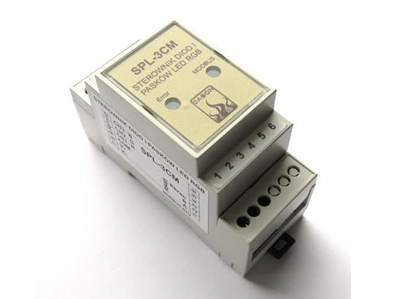

Sterownik SPL-3CM jest bardzo funkcjonalnym i łatwym w obsłudze urządzeniem przeznaczonym do sterowania diodami i taśmami LED RGB ze wspólnym plusem lub jednokolorowymi taśmami LED w 3 niezależnych kanałach za pomocą protokołu MODBUS RTU. Zastosowana w SPL-3CM 16-bitowa rozdzielczość wyjściowych sygnałów PWM zapewnia liniową dla ludzkiego oka regulację jasności diod LED RGB podłączonych do wyjść CH1, CH2, CH3.
- Dane techniczne:
Napięcie zasilania: 9-28V DC
Pobór prądu bez obciążenia (zaciski V+ V-): max 100mA
Sprawność zasilania diod LED: max 97%
Ilość wyjść PWM: 3 – CH1 R, CH2 G, CH3 B-
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 4A (opcjonalnie 6A)
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 225 Hz
Sposób sterowania: MODBUS RTU, praca samodzielna
Ilość dostępnych rejestrów MODBUS: 6 rej. 16-bit = 12 rej. 8-bit
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
Pobór prądu bez obciążenia (zaciski V+ V-): max 100mA
Sprawność zasilania diod LED: max 97%
Ilość wyjść PWM: 3 – CH1 R, CH2 G, CH3 B-
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 4A (opcjonalnie 6A)
Rozdzielczość sygnałów PWM: 16 bit
Częstotliwość sygnałów PWM: 225 Hz
Sposób sterowania: MODBUS RTU, praca samodzielna
Ilość dostępnych rejestrów MODBUS: 6 rej. 16-bit = 12 rej. 8-bit
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

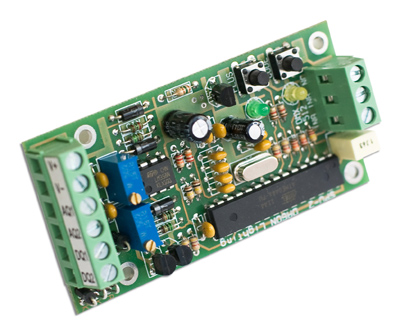

Sterownik DMX – SPU-2 jest urządzeniem zawierającym 2 wyjścia analogowe
napięciowe oznaczone jako AQ1 i AQ2 oraz 2 wyjścia cyfrowe tranzystorowe NPN OC
oznaczone jako DQ1 i DQ2. Wszystkie wyjścia sterowane są sygnałem DMX-512.
Wyjścia analogowe AQ1 AQ2 mogą przyjmować wartości napięć z zakresu 0-10V.
Dużą zaletą sterownika SPU-2 jest możliwość konfiguracji zakresu napięć wyjściowych.
- Dane techniczne:
instrukcja w formacie pdf (PL)
- Dane techniczne:
Napięcie zasilania: 15-24V DC
Pobór prądu - zaciski V+ V-: max 30mA bez obciążenia wyjść
Zakresy napięć wyjść analogowych AQ1 AQ2: od 0..10V do 0..10V konfigurowane
Rozdzielczość i dokładność napięć wyjściowych: 8-bit, ±20mV ±0.5% zakresu
Obciążalność wyjść analogowych AQ1 AQ2: 10mA
Zabezpieczenie wyjść analogowych AQ1 AQ2: przed zwarciem do V+ i V-
Typ wyjść cyfrowych DQ1 DQ2: tranzystorowe NPN OC (otwarty kolektor)
Obciążalność wyjść cyfrowych DQ1 DQ2: 100mA
Zabezpieczenie wyjść cyfrowych DQ1 DQ2: wbudowana dioda przeciwprzepięciowa *
Sposób sterowania: sygnał DMX-512
Ilość wykorzystywanych kanałów DMX: 4
Zakres ustawianych adresów DMX: 1 do 512
Zabezpieczenie wejść DMX IN A IN B:
Wymiary sterownika: 80 x 40 x 20 mm
* - Dioda przeciwprzepięciowa chroni wyjścia cyfrowe DQ1 DQ2 przed przepięciami mogącymi wystąpić w przypadku podłączenia do tych wyjść obciążeń indukcyjnych, np. cewek elektromagnesów lub przekaźników.
Pobór prądu - zaciski V+ V-: max 30mA bez obciążenia wyjść
Zakresy napięć wyjść analogowych AQ1 AQ2: od 0..10V do 0..10V konfigurowane
Rozdzielczość i dokładność napięć wyjściowych: 8-bit, ±20mV ±0.5% zakresu
Obciążalność wyjść analogowych AQ1 AQ2: 10mA
Zabezpieczenie wyjść analogowych AQ1 AQ2: przed zwarciem do V+ i V-
Typ wyjść cyfrowych DQ1 DQ2: tranzystorowe NPN OC (otwarty kolektor)
Obciążalność wyjść cyfrowych DQ1 DQ2: 100mA
Zabezpieczenie wyjść cyfrowych DQ1 DQ2: wbudowana dioda przeciwprzepięciowa *
Sposób sterowania: sygnał DMX-512
Ilość wykorzystywanych kanałów DMX: 4
Zakres ustawianych adresów DMX: 1 do 512
Zabezpieczenie wejść DMX IN A IN B:
- przed zwarciem do V+ i V-
- przeciwprzepięciowe
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche- przeciwprzepięciowe
Wymiary sterownika: 80 x 40 x 20 mm
* - Dioda przeciwprzepięciowa chroni wyjścia cyfrowe DQ1 DQ2 przed przepięciami mogącymi wystąpić w przypadku podłączenia do tych wyjść obciążeń indukcyjnych, np. cewek elektromagnesów lub przekaźników.
instrukcja w formacie pdf (PL)
cena: 100zł + vat (ZAKUP)

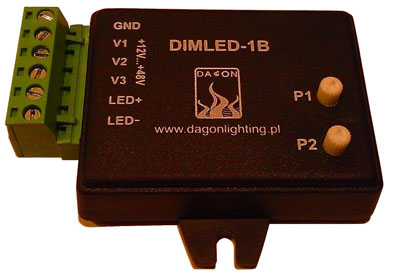

DIMLED-1B to 1-kanałowy sterownik diod LED mocy z wyjściem prądowym 350mA
lub opcjonalnie o innej wartości, przeznaczony do pracy w instalacjach oświetleniowych
zasilanych napięciem +12V do +48V.
Spełnia funkcje regulatora jasności (ściemniacza) LED, wyłącznika czasowego światła
lub sterownika oświetlenia alarmowo-ostrzegawczego – pulsowanie światła z zadaną
częstotliwością i czasem trwania impulsów świetlnych.
- Dane techniczne:
Napięcie zasilania: 12V-48V DC (musi być o min 1.5V większe od napięcia przewodzenia zasilanych diod LED łącznie ze spadkami napięć na przewodach podłączonych do zacisków LED+ i LED)
Pobór prądu bez obciążenia (zaciski V1, V2, V3 - GND): max 10mA
Sprawność zasilania diod LED: max 95%
Prąd wyjść LED+ LED-: 350mA lub inny
Ilość dostępnych poziomów jasności świecenia LED: 16
Regulacja jasności: PWM, częstotliwość > 500 Hz
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: - patrz rys.1 str. 2 instrukcji
Pobór prądu bez obciążenia (zaciski V1, V2, V3 - GND): max 10mA
Sprawność zasilania diod LED: max 95%
Prąd wyjść LED+ LED-: 350mA lub inny
Ilość dostępnych poziomów jasności świecenia LED: 16
Regulacja jasności: PWM, częstotliwość > 500 Hz
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: - patrz rys.1 str. 2 instrukcji
instrukcja w formacie pdf (PL)
cena: 105 zł + VAT (ZAKUP)

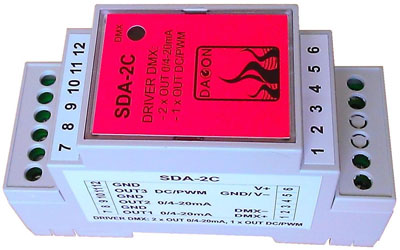

Sterownik DMX – SDA-2C jest urządzeniem zawierającym 2 wyjścia analogowe
prądowe oznaczone jako OUT1 i OUT2 oraz 1 wyjście cyfrowe tranzystorowe NPN OC
oznaczone jako OUT3. Wszystkie wyjścia sterowane są sygnałem DMX-512.
- Dane techniczne:
instrukcja w formacie pdf (PL)
- Dane techniczne:
Napięcie zasilania: 12-28V DC
Pobór prądu - zaciski V+ V-: max 100mA
Zakresy prądów wyjść analogowych OUT1, OUT2: od 0..20mA do 0..20mA konfigurowane
Rozdzielczość i dokładność prądów wyjściowych: 8-bit, ±100µA ±0.5% zakresu
Zabezpieczenie wyjść analogowych OUT1, OUT2: przed zwarciem do V+
Rezystancja obciążenia wyjść OUT1, OUT2:
Tryb pracy wyjścia cyfrowego OUT3: DC (ON/OFF) lub PWM
Obciążalność wyjścia cyfrowego OUT3: 3A / 6A w wykonaniu specjalnym
Sposób sterowania: sygnał DMX-512
Ilość wykorzystywanych kanałów DMX: 3
Zakres ustawianych adresów DMX: 1 do 512
Zabezpieczenie wejść DMX+, DMX-:
Wymiary sterownika: 36 x 90 x 60 mm
Pobór prądu - zaciski V+ V-: max 100mA
Zakresy prądów wyjść analogowych OUT1, OUT2: od 0..20mA do 0..20mA konfigurowane
Rozdzielczość i dokładność prądów wyjściowych: 8-bit, ±100µA ±0.5% zakresu
Zabezpieczenie wyjść analogowych OUT1, OUT2: przed zwarciem do V+
Rezystancja obciążenia wyjść OUT1, OUT2:
- max 1kΩ dla napięcia zasilania = 28V
- max 750Ω dla napięcia zasilania = 24V
- max 500Ω dla napięcia zasilania = 18V
- max 200Ω dla napięcia zasilania = 12V
Typ wyjścia cyfrowego OUT3: tranzystorowe NPN OC (otwarty kolektor)- max 750Ω dla napięcia zasilania = 24V
- max 500Ω dla napięcia zasilania = 18V
- max 200Ω dla napięcia zasilania = 12V
Tryb pracy wyjścia cyfrowego OUT3: DC (ON/OFF) lub PWM
Obciążalność wyjścia cyfrowego OUT3: 3A / 6A w wykonaniu specjalnym
Sposób sterowania: sygnał DMX-512
Ilość wykorzystywanych kanałów DMX: 3
Zakres ustawianych adresów DMX: 1 do 512
Zabezpieczenie wejść DMX+, DMX-:
- przed zwarciem do V+ i V- / GND
- przeciwprzepięciowe
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche- przeciwprzepięciowe
Wymiary sterownika: 36 x 90 x 60 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)

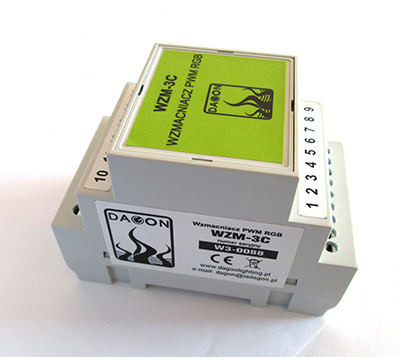

Wzmacniacz WZM-3C jest 3 kanałowym wzmacniaczem prądu zasilającego taśmy LED RGB lub inne źródła światła LED, których jasność może być sterowana modulacją PWM. Obciążalność wyjść wzmacniacza wynosi 10A / kanał, co przy typowym napięciu zasilania taśm LED równym 12V daje moc 120W / kanał.
Zastosowane cyfrowe układy filtrujące i poprawiające przebiegi PWM eliminują wszelkie zniekształcenia sygnałów sterujących dzięki czemu na wyjściach wzmacniacza pojawiają się prawidłowe przebiegi napięciowe PWM sterujące dalszymi odbiornikami LED.
- Dane techniczne:
Napięcie zasilania: 9-24V DC
Pobór prądu - zaciski OUTPUT V+ V-: max 50mA
Ilość kanałów PWM: 3 – R G B
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wejść / wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 10A
Częstotliwość sygnałów PWM: 0 - 1000 Hz
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 53 x 90 x 65 mm
Pobór prądu - zaciski OUTPUT V+ V-: max 50mA
Ilość kanałów PWM: 3 – R G B
Typ wyjść: OC (otwarty kolektor, N-MOSFET)
Polaryzacja wejść / wyjść: wspólny plus (wspólna anoda)
Obciążalność każdego wyjścia: 10A
Częstotliwość sygnałów PWM: 0 - 1000 Hz
Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche
Wymiary sterownika: 53 x 90 x 65 mm
instrukcja w formacie pdf (PL)
cena: (Skontaktuj się z nami)
